振动光纤周界报警系统

振动光纤周界报警系统

工程概况

随着 “物联网” 技术发展趋势以及节能环保的要求，全社会安防意识不断加强，同时基于监狱、机场、站点、部队、政府机关等重要地点高级别防护特性，传统的红外探测等有源设备的周界防护，不能满足客户要求；未来的报警系统将会向光纤化、无源化、低能耗转变，采用振动光纤周界报警系统是国内外安防发展的重要趋势。

振动光纤周界报警系统的总体功能是有效地探测非法入侵，一旦有警情的发生，能在第一时间将报警信号传送到控制中心，并可以联动现场的摄像机、照明、声光报警器等设备，进行全方位对现场实现监控和管理。并能存储报警日志。形成一套有效完善的安全保障体系。

周界报警系统的总体功能是有效地探测非法入侵，能在任意环境气候地貌特征环境，能够可靠应对各类突发状况。一旦有警情发生，能在第一时间将报警信号传送到控制中心，发出报警信号，并联动现场的摄像机、声光警号和照明等设备多方位地对现场情况实现监控和处理，从而完善并建立起光纤场所的安全保障体系。

 探测部分：双防区采集器、传感光缆、终端盒等附件

本系统中采用光缆作为前端探测传感信号的探测单元，并进行信号的传输，利用双防区采集器采集振动传感光缆经过外力振动后产生的光信号，并对该信号进行分析处理。由于光缆具有耐高温、抗腐蚀、防雷击、使用寿命长、不受电磁场影响，也不产生电磁场等特性，因此采用光缆作为前端探测单元，大大提高报警系统的稳定性，安全性、高靠性。

a.双防区采集器；

b.传感光缆；

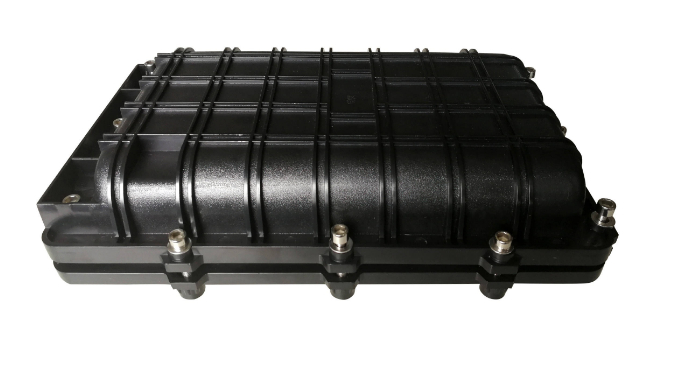

C.终端盒；

d.防区扩展模块；

Ø 中心控制部分

根据设计要求，为了较好地实现以上功能，同时满足具有较高的先进性、可靠性、可扩展性、经济性。中心报警主机选择大型总线报警主机，总线报警主机的技术特点是稳定可靠、报警快捷、设计简单、施工便利。系统采用RS485总线通讯方式，为用户组建一套功能先进、价格合理、质量稳定的报警、报警联动安防系统。

a.总线报警主机；

b.控制键盘；

C.声光报警器；

Ø 传输部分

总线，广泛运用于各种工业控制领域及各种传感采集系统的组网通讯方式。其通讯为半双工方式。可以一对一或者一对多组网。一般可以带128个节点，理想通讯距离为1200米。是一种常用的经济传统工业总线。

a. 如果系统485信号传输距离过长（超过1.2公里）需要增加信号中继器；

b. 如果系统超过两条485信号总线，需增加信号分线器；

Ø 供电及电源部分

a. 采用DC12独立供电；

Ø 报警通知

1）探测到报情的探测器立即发出报警信号到监控室报警管理中心，报警管理中心通过LCD键盘识别报警区域确切位置；

2）报警管理中心发出警笛、警灯提示；

3）报警管理中心进行报警状态、报警时间的记录；

4）警情处理完毕后，报警管理中心可控制前端设备状态的恢复；

系统工作原理

振动光纤是通过激光器发光，光信号通过光缆经过光学耦合器是光信号产生两道干涉信号，信号可利用光缆作为振动传感载体，实现防护预警探测，当非法入侵信号强度高出预定指标，产生报警信号。可以提供各个防区报警的开关量信号，该报警信号（开关量）接入总线地址模块，通过地址模块输出总线信号上传到后端中心报警控制主机。报警后端控制系统接收到报警信号，这时值班室中心的报警系统立即报警，并通过LCD中文键盘显示屏显示报警区域，或通过报警管理软件电子地图显示报警点位。

再配合必要的人防、物防手段，实现对周界四周围墙的全方位监控报警，有效地保障人员安全、稳定生产，维护治安管理秩序。

系统解决方案优势

Ø 系统以光缆为感应单元，利用外界振动对光特性的改变实现长距离，大范围界防区的探测。

Ø 采用轻铠单模多芯光缆作为无源探测器，有效避免了雷电干扰，适用于易燃易爆以及强电磁干扰等场所。

Ø 适用于各种复杂地形，可实现对不规则周界防区的探测。光缆具有较高的灵敏度，即可以直接铺设在各种铁网铁艺上，也可直接埋设在各种地面下，形成隐蔽的防护系统。

Ø 使用寿命长，维护费用低，产品应用环境范围广，性价比高。

Ø 防断电性能：当系统所在环境停电或电路遭破坏时，后备电源可支持系统继续工作(不少于8小时)；如后备电源没了，中心立即收到设备离线信息；

Ø 抗干扰：系统通过了各项指标，雷击、电磁辐射等试验；

Ø 系统报警可以联动现场视频监控、电子地图、声光警号等，确保报警信息更准确、及时、稳定的传输，全天候守护周界安全。

Ø 具备图形显示功能，采用中文界面，能添加项目的防区图、周界环境图等各类图形，并应采用中文标注图中的各个报警区域、主要部位的名称及位置。

Ø 系统具备状态显示功能，以文字图形和状态显示各安全防范系统的安防事件报警信息、故障报警信息、布防和撤防区域、与各安全防范系统的通信工作状态以及各安全防范系统设备的关闭、开启信息。

Ø 系统具备操作管理功能，能设定操作权限。

Ø 系统具备信息记录功能，能记录管辖范围内的所有事件及其时间，包括安防事件报警与复位、设备故障报警与恢复。

Ø 系统具备记录处理功能，能进行历史记录的分类检索、调阅、打印、生成报表、下载，在事件查询的同时，应能回放与该事件相关联的视频记录文件。

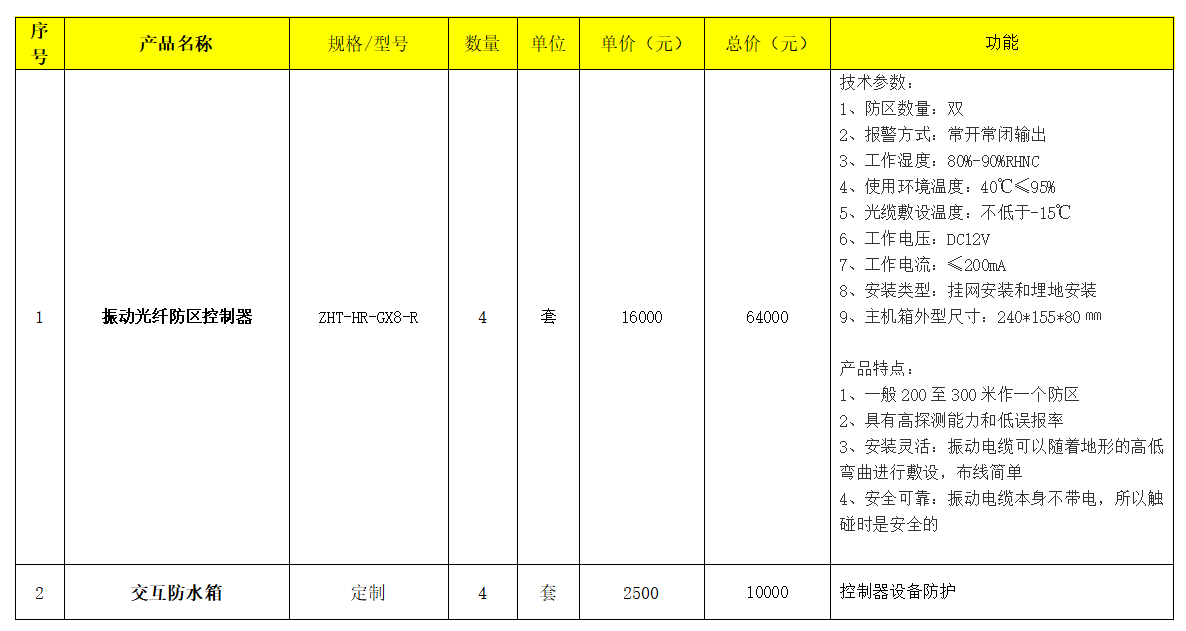

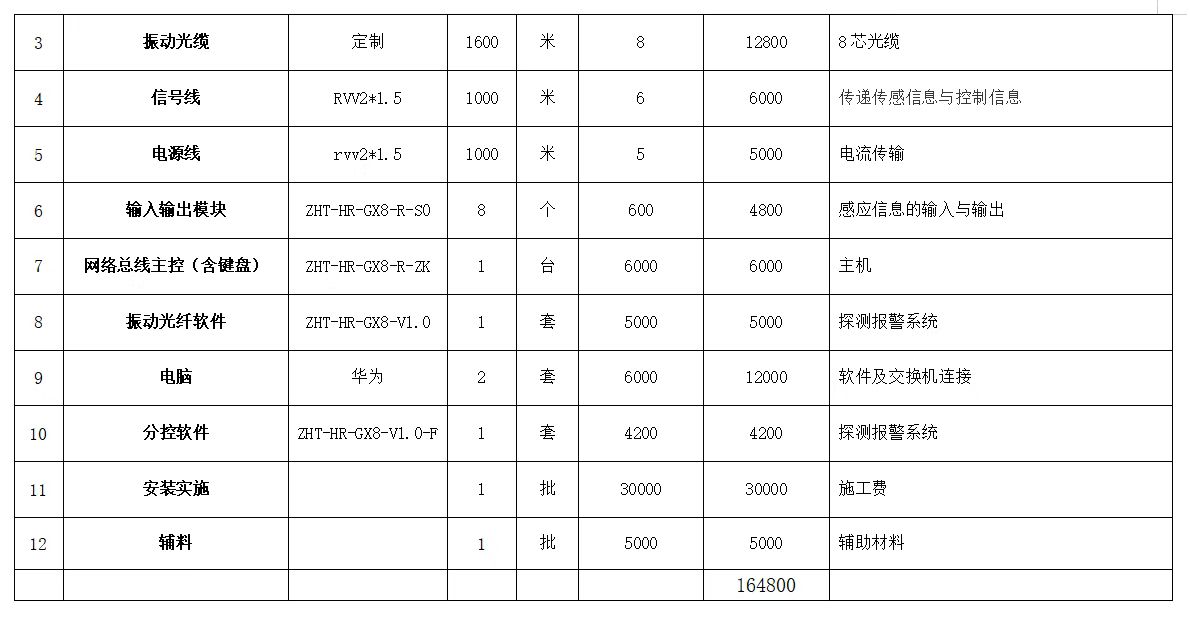

Ø 系统具备系统修改功能，能在操作权限允许的条件下进行各类防区的增加和删除、修改设备的类型，以及防区名称的修改。设备参数

Ø 总线控制键盘

总线控制键盘。本款液晶显示键盘为配套产品，可用于各种编程操作、显示报警信息，在某些场合使用中可配置遥控器。也可支持AL-7416、AL-7480、AL-7480E、AL-7016、AL-7424等设备的编程。

u 中文LCD液晶显示，外观美观大方。

u 支持8个遥控器。

u 使用密码对主控设备（如AL-7480主机）进行各种编程操作。

u 夜光显示：平时自动熄灭，按键时亮起，可在黑暗的环境下正常操作键盘。

u 自带一路警号输出（常开）报警时可连接警号，现场发出警报驱吓窃贼。

u 内置防拆开关，当键盘受破坏或打开时，自动发出报警。

u 中文液晶显示：所有的布撤防、报警、旁路、及相应的防区号都在中文LCD上直观显示。

u 背光显示：平时自动熄灭，按键时亮起，可在黑暗的环境下正常操作键盘。

u 警号输出：输出常开的开关信号，作为警号输出，报警时可连接警号，现场发出警报驱吓窃贼。

² 防区模块

u RS485总线接口

u 可闭1个常闭NC防区

u 带有总线通讯保护电路

u 当所连接的探测设置被非法断开时，会发出报警信息

u 工作电压：DC12~24V

u 工作电流：20毫安

u 联网功能：可跟AL－7416和AL－7480通讯设备配合使用

u 工作温度：-10℃~+50℃

u 工作湿度：0-85%湿度

u 尺寸：4.8cm x 2.0cm x 1.2cm（长x宽x厚）
